Une courroie trapézoïdale défaillante peut immobiliser une machine en pleine production. Pourtant, le remplacement reste une opération simple à condition de respecter trois étapes indissociables : choisir la bonne référence, aligner correctement les poulies et régler la tension selon les préconisations du fabricant. Négliger l’une de ces trois étapes condamne la courroie neuve à la même fin de vie prématurée que l’ancienne.
La courroie trapézoïdale assure la transmission de puissance entre poulies grâce à sa section trapézoïdale qui adhère aux gorges des poulies. Contrairement à une transmission par chaîne, elle absorbe les à-coups et fonctionne de manière silencieuse, mais exige un alignement rigoureux et une tension maîtrisée. Une intervention de remplacement ne se résume donc jamais à un simple échange de pièce : elle implique un diagnostic préalable, un contrôle d’alignement et une vérification de tension après quelques heures de fonctionnement.
Ce guide détaille la méthode de remplacement conforme aux bonnes pratiques, depuis l’identification des signes d’usure jusqu’à la remise en service, en passant par les contrôles d’alignement et les erreurs de montage classiques à éviter.
Quand faut-il remplacer une courroie trapézoïdale ?
Une courroie trapézoïdale présente des signes d’usure visibles bien avant la rupture. Savoir les interpréter permet de planifier le remplacement au lieu de subir un arrêt brutal de la machine.
Signes d’usure à surveiller
- Fissures transversales ou craquelures sur les flancs et le dos de la courroie
- Effilochage ou traces de caoutchouc sous la transmission
- Sifflements au démarrage ou en charge, signe de glissement
- Détracking répété : la courroie sort de la gorge de poulie
- Vibrations anormales de la transmission
Les fissures transversales sur le dos de la courroie indiquent une fatigue du matériau due aux cycles de flexion répétés. Une courroie fissurée perd de sa souplesse, durcit et risque la rupture. Les craquelures sur les flancs, accompagnées de traces de frottement sur les gorges de poulies, signalent souvent un défaut d’alignement ou une tension excessive qui a écrasé le profil contre les flasques des poulies.
Le sifflement au démarrage constitue l’un des symptômes les plus fréquents. Il survient lorsque la courroie glisse dans la gorge au lieu d’entraîner la poulie, soit parce que la tension est insuffisante, soit parce que le profil s’est déformé et ne pénètre plus correctement dans la gorge. Selon la documentation technique d’Optibelt, l’usure anormale des flancs d’une courroie trapézoïdale peut résulter d’une tension insuffisante, de poulies mal alignées ou d’une section de courroie inadaptée à la gorge de poulie.
Le détracking — la sortie répétée de la courroie hors de sa gorge — révèle presque toujours un défaut d’alignement des poulies ou un parallélisme incorrect des arbres. Une courroie qui se décale latéralement subit un frottement sur les flasques de poulie qui accélère son usure et génère des traces brillantes caractéristiques sur les flancs.
Courroie détendue ou courroie usée : une courroie qui glisse peut simplement manquer de tension, auquel cas une retension suffit. Si elle présente en plus des fissures, un dos brillant ou un profil déformé, le remplacement s’impose. Une courroie retendue après fissuration cassera quelques heures ou jours plus tard.
Laisser une courroie usée en service génère un effet domino : le glissement échauffe le caoutchouc et accélère sa dégradation, les vibrations sollicitent excessivement les roulements et usent prématurément les gorges de poulies. Remplacer une courroie coûte quelques dizaines d’euros ; remplacer un roulement ou rectifier une poulie multiplie la facture par dix.
Comment identifier la bonne référence de courroie trapézoïdale
Le choix de la courroie passe d’abord par l’identification du profil et de la longueur. Une confusion entre profils proches entraîne glissement, usure accélérée et perte de puissance.

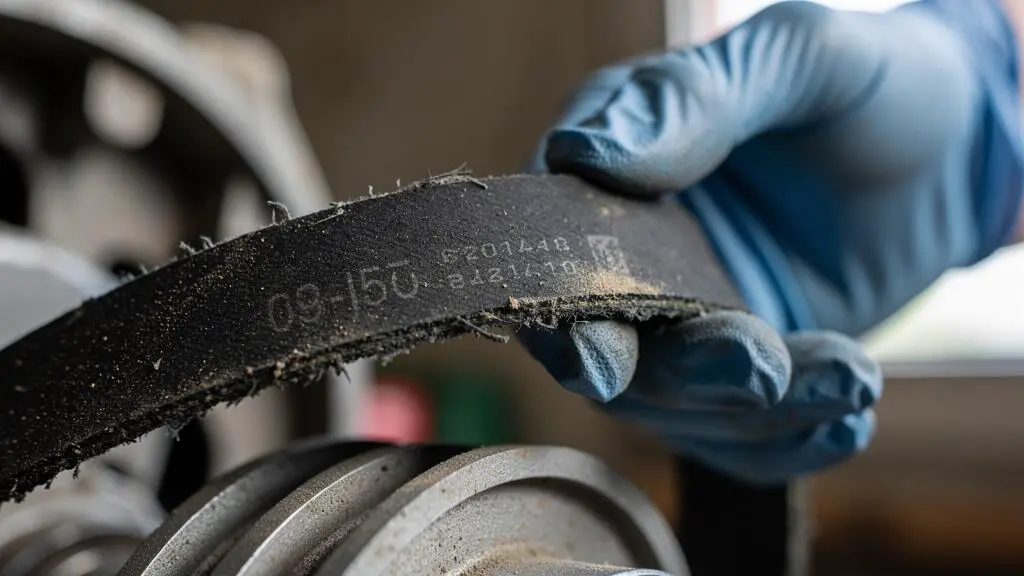

La méthode la plus fiable consiste à lire le marquage imprimé au dos de la courroie existante. Ce marquage indique le profil (Z, A, B, SPZ, SPA, XPA, 3V) suivi de la longueur primitive en millimètres ou en pouces selon la norme. Par exemple, une courroie marquée SPZ 1250 est une courroie étroite de profil SPZ d’une longueur primitive de 1250 mm.
La norme ISO 4184 sur les profils de courroies distingue les courroies trapézoïdales classiques (sections Y, Z, A, B, C, D, E) des courroies étroites (sections SPZ, SPA, SPB, SPC), chaque profil répondant à des dimensions normalisées propres. Les profils classiques (Z, A, B) équipent historiquement de nombreuses installations industrielles et agricoles. Les profils étroits (SPZ, SPA, XPA) offrent une section plus compacte pour une puissance transmise équivalente et sont souvent montés sur des machines récentes. Les profils crantés (XPA, XPZ) présentent une face interne dentelée qui améliore la flexibilité et réduit l’échauffement en fonctionnement.
Lorsque le marquage est illisible ou absent, la mesure s’impose. Il faut alors mesurer la longueur développée de la courroie au repos et identifier le profil en mesurant la largeur supérieure et la hauteur de section, puis consulter un tableau de correspondance. Cette méthode introduit une marge d’erreur, notamment sur les courroies étirées par des années de service.
Une fois le profil et la longueur identifiés, il reste à se procurer la bonne référence de courroie trapézoïdale auprès d’un distributeur spécialisé. Les gammes Optibelt SK, VB et Super XE Power couvrent les profils classiques, étroits et crantés et sont disponibles chez les distributeurs de pièces de transmission.
Erreur fréquente : substituer un profil Z par un profil A sous prétexte que la longueur correspond. Les deux profils ont des dimensions de section différentes : un profil inadapté flotte dans la gorge ou force sur les flasques, générant glissement ou usure latérale accélérée.
Remplacer la courroie : procédure pas à pas
Le remplacement d’une courroie trapézoïdale exige une préparation rigoureuse et un montage sans contrainte excessive. Forcer une courroie neuve sur une poulie endommage sa structure interne avant même la première rotation.
Consignation et préparation de l’intervention
Avant toute intervention sur une transmission mécanique, la machine doit être mise hors tension et consignée selon la procédure de l’entreprise. L’INRS précise les conditions de consignation pour les interventions de maintenance. Sur une transmission simple accessible, l’arrêt et la condamnation du sectionneur peuvent suffire ; sur une ligne complète, une consignation générale s’impose.
Une fois la machine consignée, retirez le carter de protection pour accéder à la transmission. Vérifiez visuellement l’état des poulies, la présence de traces d’usure ou de chocs sur les gorges, et le parallélisme apparent des arbres. Ces observations orienteront les contrôles d’alignement après le remplacement.
Dépose de l’ancienne courroie
Détendez la courroie en desserrant le système de réglage de tension ou en rapprochant les arbres au moyen de la glissière du moteur ou du tendeur. Ne forcez jamais pour retirer une courroie bloquée : si elle ne glisse pas librement hors des gorges après détente complète, vérifiez que le rapprochement des axes est suffisant.
Examinez attentivement l’ancienne courroie déposée. Une usure latérale prononcée sur un seul flanc indique un défaut d’alignement des poulies. Des traces de surchauffe (brillance excessive, caoutchouc durci) signalent un glissement prolongé. Ces indices permettent de diagnostiquer l’origine de la défaillance et d’éviter de reproduire la même erreur sur la courroie neuve.
Montage de la courroie neuve

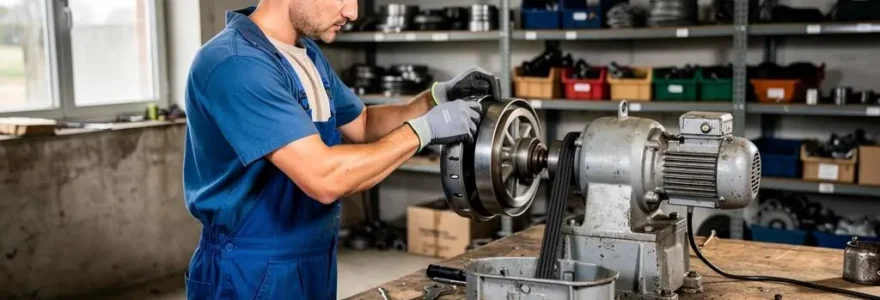

- Positionnez la courroie neuve sur la poulie menée
Engagez d’abord la courroie dans la gorge de la poulie menée (celle entraînée), généralement la plus accessible.
- Placez la courroie sur la poulie motrice en rapprochant les arbres
Glissez ensuite la courroie sur la poulie motrice tout en maintenant les axes au plus près. Ne jamais forcer la courroie avec un levier ou un tournevis : cela écrase les renforts internes et crée des points de rupture.
- Vérifiez l’assise de la courroie dans les gorges
La courroie doit reposer dans le fond de la gorge en V, en contact sur ses deux flancs, sans toucher le fond plat de la poulie. Un contact au fond signale un profil inadapté.
- Écartez progressivement les arbres pour donner une prétension
Donnez une légère tension initiale, juste suffisante pour que la courroie ne flotte pas. La tension définitive sera réglée après vérification de l’alignement.
Ne jamais démarrer la machine pour faciliter le montage : certains techniciens sous pression cherchent à entraîner la courroie en faisant tourner la poulie motrice à la main ou, pire, en mettant brièvement la machine sous tension. Cette pratique expose à un risque grave de happement et endommage la courroie neuve.
Comment aligner correctement les poulies ?
Un désalignement des poulies constitue la première cause d’usure prématurée et de panne récurrente après un remplacement de courroie. Une courroie neuve montée sur des poulies désalignées hérite du même défaut que celle qu’elle remplace.
Le défaut d’alignement se manifeste sous deux formes. Le défaut angulaire survient lorsque les plans des deux poulies ne sont pas parallèles : les gorges pointent dans des directions légèrement différentes. Le défaut de décalage latéral apparaît lorsque les gorges ne sont pas alignées sur le même plan vertical, même si les poulies sont parallèles entre elles. Les deux défauts génèrent une poussée latérale qui use les flancs de la courroie et provoque du détracking.
Méthode de contrôle à la règle droite

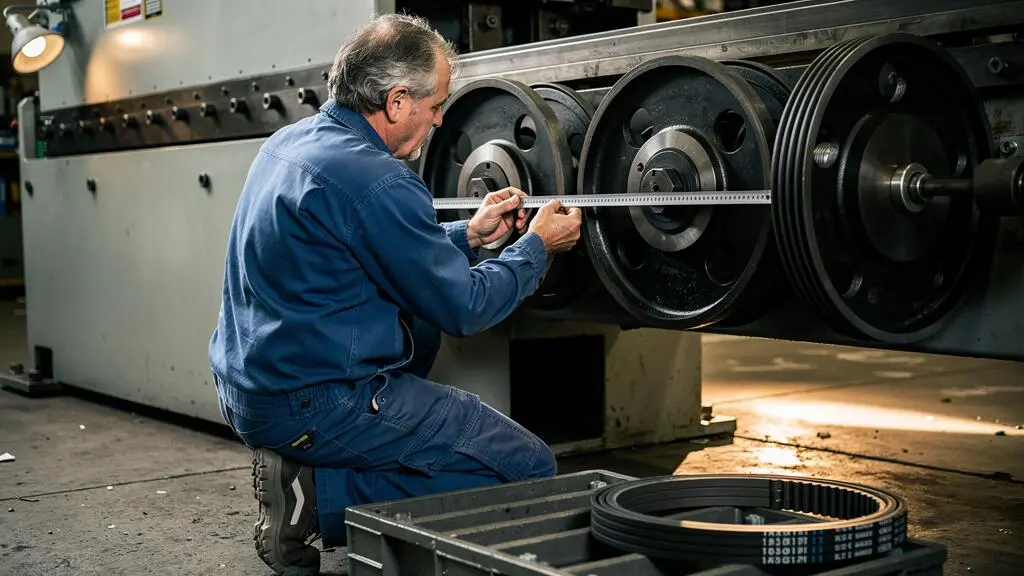

La méthode la plus simple consiste à poser une règle métallique droite en appui simultané sur les flancs extérieurs des deux poulies. La règle doit toucher chaque poulie en deux points au moins. Si un jour apparaît entre la règle et l’une des poulies, un défaut angulaire existe. Si la règle touche bien les deux poulies mais que les gorges ne se situent pas à la même hauteur, un décalage latéral est présent.
Pour les transmissions longues ou lorsque les poulies sont difficilement accessibles, un fil tendu entre les deux axes ou un système laser d’alignement offre une précision supérieure. Les systèmes laser permettent de visualiser instantanément les défauts angulaires et latéraux et guident la correction.
Correction des défauts d’alignement
Un défaut angulaire se corrige en modifiant l’orientation d’une des poulies, généralement celle du moteur monté sur glissière. Desserrez les fixations du moteur, ajustez sa position latérale puis resserrez et recontrôlez. Un défaut de décalage latéral nécessite parfois l’ajout ou le retrait de cales sous le moteur ou le déplacement axial d’une poulie sur son arbre si la clavette le permet.
Sur les transmissions comportant plusieurs courroies en parallèle, l’alignement doit être vérifié pour chaque paire de poulies. Une seule poulie désalignée suffit à créer une charge inégale et à user prématurément l’ensemble des courroies.
Régler la tension et valider le montage
Une courroie correctement tendue transmet la puissance sans glisser ni solliciter excessivement les roulements. Une tension insuffisante provoque glissement, échauffement et usure rapide. Une surtension écrase le profil de la courroie, surcharge les paliers et peut faire casser les roulements.
Les fabricants de courroies préconisent généralement un contrôle de tension par mesure de la flèche sous charge : en appuyant avec le pouce au milieu du brin libre, la courroie doit fléchir d’une certaine valeur qui dépend du profil, de la longueur et de l’entraxe. Faute de valeur constructeur accessible, une flèche de 10 à 15 mm pour 1000 mm d’entraxe constitue un ordre de grandeur courant pour les courroies classiques, mais cette valeur reste indicative et doit être vérifiée dans la documentation du fabricant de la machine ou de la courroie.
Les tendeurs dynamométriques permettent un réglage précis en mesurant la force nécessaire pour déplacer latéralement la courroie d’une distance donnée. Cet outil professionnel élimine l’approximation du contrôle tactile et garantit une tension conforme aux spécifications.
Reprise de tension après rodage : une courroie neuve s’étire légèrement durant les premières heures de fonctionnement. Il est indispensable de recontrôler et d’ajuster la tension après environ 24 à 48 heures d’exploitation ou après une trentaine d’heures de marche selon les préconisations constructeur. Omettre cette reprise conduit à un glissement progressif et à une usure accélérée.
Erreurs de montage classiques à éviter
Plusieurs erreurs compromettent la durée de vie de la courroie neuve dès le montage. La plus fréquente consiste à forcer la courroie sur une poulie au moyen d’un tournevis ou d’un levier : cette pratique déchire les fibres de renfort et crée des points faibles invisibles. La courroie cassera quelques jours ou semaines plus tard.
Monter une courroie sur des poulies dont les gorges sont usées, ébréchées ou encrassées réduit l’adhérence et accélère l’usure. Avant de poser une courroie neuve, nettoyez les gorges et vérifiez qu’elles ne présentent pas de traces d’usure en marches d’escalier ou d’impacts.
Mélanger des courroies neuves et usées sur une transmission à courroies multiples répartit inégalement la charge : les courroies neuves, plus courtes, travaillent seules tandis que les anciennes flottent. Remplacez toujours un jeu de courroies complet simultanément.
Pour prolonger la durée de vie de vos équipements, vous pouvez également consulter nos conseils d’entretien préventif qui complètent cette approche maintenance.
Trouver la bonne courroie rapidement : le réflexe du stock spécialisé
La disponibilité rapide d’une référence de courroie conditionne directement la durée d’immobilisation de la machine. Une panne sur un convoyeur agricole en pleine moisson ou sur une ventilation industrielle en production ne tolère pas plusieurs jours d’attente.
Les profils classiques (Z, A, B) restent largement disponibles chez la plupart des distributeurs généralistes. Les profils étroits (SPZ, SPA) et crantés (XPA, 3V) exigent un stock plus spécialisé. Une référence moins courante commandée chez un fournisseur non spécialiste peut nécessiter plusieurs jours à plusieurs semaines de délai.
Le choix d’un distributeur spécialisé en transmission de puissance garantit une profondeur de gamme et une disponibilité sur stock adaptées aux besoins d’un atelier de maintenance. Selon les informations communiquées par la marque, certains distributeurs proposent jusqu’à 1650 références de courroies trapézoïdales disponibles immédiatement, couvrant les gammes Optibelt SK, VB et Super XE Power, avec une livraison offerte dès 150 € HT.
- Profils classiques Z, A, B
Largement disponibles, délais courts chez tous les distributeurs, conviennent aux machines anciennes et aux applications agricoles courantes.
- Profils étroits SPZ, SPA, XPA
Stock spécialisé recommandé, puissance transmise supérieure à encombrement équivalent, montage sur machines industrielles récentes.
- Profils crantés XPA, 3V
Disponibilité variable, performances optimisées (moins d’échauffement, flexibilité accrue), privilégiés sur transmissions compactes ou à vitesse élevée.
Les courroies étroites (SPZ, SPA, SPB) transmettent environ 50 % de puissance supplémentaire par rapport aux courroies classiques de largeur équivalente, grâce à une géométrie optimisée et un angle de gorge différent. Ce gain de compacité explique leur adoption croissante sur les équipements modernes, mais impose une compatibilité stricte avec les poulies à gorge étroite correspondantes.
Les courroies crantées combinent la section trapézoïdale classique avec une face interne dentelée. Cette structure réduit la résistance à la flexion, limite l’échauffement et améliore la durée de vie sur les transmissions à petit diamètre de poulie ou à vitesse élevée. Leur coût légèrement supérieur se justifie par une longévité accrue et une meilleure fiabilité en exploitation intensive.
Lorsqu’une référence précise manque et que la machine ne peut attendre, vérifiez la compatibilité d’une substitution temporaire par un profil proche, en gardant à l’esprit qu’un profil inadapté fonctionnera en mode dégradé et devra être remplacé rapidement. Une solution temporaire mal choisie peut endommager les poulies et transformer un simple remplacement de courroie en réfection complète de la transmission.
Si vous recherchez d’autres composants pour vos équipements, découvrez comment optimiser vos achats de pièces détachées pour vos besoins de maintenance.
Comment savoir si une courroie trapézoïdale est usée ou simplement détendue ?
Une courroie détendue glisse et siffle mais ne présente aucune fissure ni déformation visible. Une retension suffit. Une courroie usée montre des fissures transversales, un dos brillant ou durci, des traces d’effilochage ou une déformation du profil. Dans ce cas, le remplacement s’impose car une retension ne résoudra le problème que temporairement.
Peut-on monter une courroie en la forçant avec un tournevis sur la poulie ?
Non. Forcer une courroie avec un levier ou un tournevis déchire les fibres de renfort internes et crée des points de rupture invisibles. La courroie cassera prématurément quelques jours ou semaines plus tard. Il faut toujours rapprocher suffisamment les axes pour enfiler la courroie à la main sans contrainte.
Faut-il recontrôler la tension après quelques heures de fonctionnement ?
Oui, obligatoirement. Une courroie neuve s’étire légèrement durant les premières heures d’exploitation. Les fabricants recommandent un contrôle et une reprise de tension après 24 à 48 heures de fonctionnement ou environ 30 heures de marche. Sans cette reprise, la courroie glissera progressivement et s’usera prématurément.
Comment identifier un profil SPZ par rapport à un profil Z de courroie trapézoïdale ?
Le profil SPZ est une courroie étroite normalisée, plus compacte que le profil Z classique. La différence se lit sur le marquage imprimé au dos de la courroie (SPZ suivi de la longueur). À défaut de marquage, le profil SPZ présente une section plus haute et plus étroite que le Z. Les deux ne sont pas interchangeables : chaque profil exige une poulie à gorge correspondante.
Pourquoi une courroie trapézoïdale neuve saute-t-elle ou se déraille après remplacement ?
Le détracking après montage révèle presque toujours un défaut d’alignement des poulies ou un parallélisme incorrect des arbres. Une courroie correctement alignée reste centrée dans les gorges. Si elle se décale latéralement et finit par sauter, contrôlez l’alignement à la règle droite et corrigez la position des poulies avant de remettre en service.
Remplacer une courroie trapézoïdale dans les règles de l’art repose sur trois gestes indissociables : identifier la bonne référence, vérifier l’alignement des poulies et régler la tension selon les préconisations du fabricant. Chaque étape conditionne la durée de vie de la courroie et la fiabilité de la transmission. Une courroie neuve montée sur des poulies désalignées ou mal tendue reproduira les mêmes symptômes que l’ancienne après quelques semaines de fonctionnement. Le temps consacré au contrôle d’alignement et à la reprise de tension après rodage évite les pannes récurrentes et garantit une disponibilité optimale de la machine.
